2ch 100MHz 1GS/s ハンドヘルドデジタルオシロスコープ&
マルチメータ HANTEK DSO1102B
中国で成長著しい計測器メーカーHANTEK
中国青島にあるHANTEK社はオシロスコープやマルチメータ、ロジックアナライザ他様々な計測機器を最先端のエレクトロニクス技術で開発・製造し、海外で高い評価を受けているトップメーカーです。

高性能携帯型オシロスコープDSOシリーズ
HANTEK社のオシロスコープDSOシリーズは、わずか1.2kgの軽量コンパクトな筐体でありながら、高精細な5.7インチ大画面カラーTFT液晶ディスプレイ、据え置き型にも劣らない性能、機能を盛り込んだ、最高峰のハンドヘルドデジタルオシロスコープです。 日本語メニューも搭載しています。

さらに、6000カウントの高性能デジタルマルチメータとしても使用する事ができます。USBインターフェースに加え専用ソフトも同梱され、パソコンとUSB接続すれば、パソコン上でのデータ編集・解析・保存等が行えます。本体には大容量リチウムイオンバッテリーを内蔵し、屋外でも長時間使用する事ができます。

■日本語を含む多言語メニュー搭載
■2CHデジタルオシロスコープ&マルチメータ一体型
■多彩なトリガ機能
■20種類以上の自動計測機能パラメータ
■波形の加算、減算、乗算、FFT演算機能
5.6インチTFTカラーVGA液晶表示
■USB2.0 Host/Device

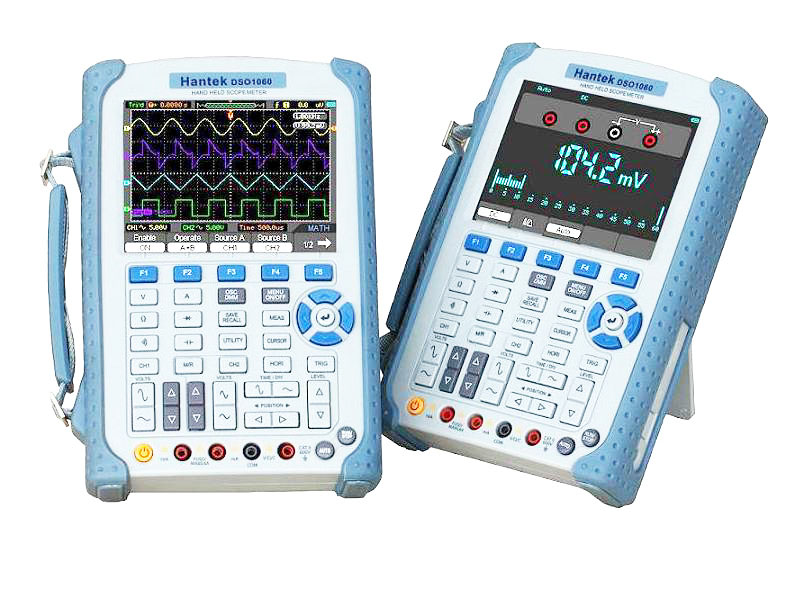

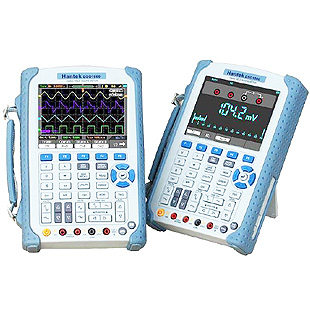

画像をクリックすると大きい画像をご覧になれます。
(DSO1060の画像ですが外観は同じです)
通常小売価格:148,000円 → ワールド無線特価:79,800円 [1年間メーカー保証]
   お取り寄せ(3〜4営業日)

■仕様・性能比較表
Model DSO1102B
Bandwidth 100MHz
Channel 2
Real Time Sampling Rate 1GSa/s
Equivalent Sampling Rate 25GSa/S

Memory Depth

1M at SingleChannel, 512k at DualChannel
Rise time 3.5ns
Input Impedance Resistance:1M; Capacitance:15pF
InputSensitivity 10mV/divto5V/div
XY Mode X-AxisInput:Channel1
Y-AxisInput:Channel2
PhraseShift:Max.3degree
InputCoupling AC, DC and GND
Vertical Resolution 8bits
MaximumInput 400V(DC+ACPeak)
TimeBaseRange 2ns/div~2000s/div
TimeBasePrecision ±50ppm
TriggerSource CH1,CH2,EXT
TriggerMode Edge,PulseWidth,Alternative
VoltageMeasuremet Vpp,Vamp,Vmax,Vmin,Vtop,Vmid,Vbase,Vavg,Vrms,Vcrms,Preshoot,Overshoot
TimeMeasuremet Frequency,Period,RiseTime,FallTime,PositiveWidth,NegativeWidth,DutyCycle
DelayMeasuremet Delay time from ch1 rising edge to ch2 rising edge
Delay time from ch1 falling edge to ch2 falling edge
CursorsMeasuremet Manual,Track,AutoMeasureModes
WaveformSignalProcess CH1+/-CH2,CH1xCH2,CH1/CH2,FFT,Invert
Storage 15 Waveforms and Setups
MaximumResolution 6,000Counts
DMMTestingModes Voltage,Current,Resistance,Capacitance,Diode&Continuity
MaximumInputVoltage AC:600V,DC:800V
MaximumInputCurrent AC:10A,DC:10A
InputImpedance 10MΩ
TFTLCDType 5.6Inch with LED Backlight Display
DisplayResolution 480(Vertical)x640(Horizontal)Dots
USB USBHost/Device2.0 FullSpeed Supported
Optional Interface RS232,LAN
LineVoltageRange AC100V~240V,50Hz~60Hz;DCInput:8.5VDC,1500mA
BatteryPower(Installed) 6Hours(Li-ionBattery)
Dimension 245x163x52(mm)
Weight 1.2Kg
GNDReference Oscilloscope and Multimeter Independence
Accessories Passive Probe×2(1:1,10:1), Software CD-ROM, Power Adapter, User's Guide, Soft Carry Bag
※付属説明書、ソフトウェアは英語となります。
